ما هي القوة الدافعة الكهربائية العكسية لمحرك تيار مستمر ذي فرشات منخفض السرعة؟

باعتباري موردًا للمحركات المصقولة ذات عدد دورات منخفضة في الدقيقة التي تعمل بالتيار المستمر، غالبًا ما يتم سؤالي عن مفهوم المجال الكهرومغناطيسي الخلفي، خاصة في سياق منتجاتنا. تعد القوة الدافعة الكهربائية الخلفية، أو القوة الدافعة الكهربائية الخلفية، جانبًا مهمًا لفهم كيفية عمل المحركات ذات الفرشاة ذات عدد الدورات في الدقيقة المنخفضة. في منشور المدونة هذا، سوف أتعمق في ماهية المجال الكهرومغناطيسي الخلفي، وأهميته في المحركات ذات الفرشاة ذات عدد الدورات في الدقيقة المنخفضة، وكيف يؤثر على أداء هذه المحركات.

فهم العودة EMF

لفهم مفهوم EMF الخلفي، نحتاج أولاً إلى فهم المبدأ الأساسي للمحرك ذو التيار المستمر. يتكون المحرك ذو التيار المستمر من الجزء الثابت (الجزء الثابت) والدوار (الجزء الدوار). عندما يتم تطبيق تيار كهربائي على المحرك، فإنه يخلق مجالًا مغناطيسيًا في الجزء الثابت، والذي يتفاعل مع المجال المغناطيسي للدوار، مما يؤدي إلى دوران الدوار.

عندما يدور الدوار، فإنه يعمل أيضًا كمولد. وفقا لقانون فاراداي للحث الكهرومغناطيسي، فإن المجال المغناطيسي المتغير يستحث قوة دافعة كهربائية (EMF) في الموصل. في حالة المحرك ذو التيار المستمر، يخلق الدوار الدوار مجالًا مغناطيسيًا متغيرًا، مما يؤدي إلى تحفيز EMF في ملفات المحرك. يُطلق على هذا المجال الكهرومغناطيسي المستحث اسم EMF الخلفي لأنه يعارض الجهد المطبق الذي يحرك المحرك.

رياضياً، يمكن التعبير عن EMF الخلفي (Eb) لمحرك DC على النحو التالي:

إب = ك * Φ * ω

حيث k هو ثابت يعتمد على تصميم المحرك، Φ هو التدفق المغناطيسي في المحرك، و ω هي السرعة الزاوية للدوار.

أهمية Back-EMF في المحركات ذات RPM المنخفضة ذات التيار المستمر

يلعب Back-EMF دورًا حيويًا في تشغيل المحركات ذات الفرشاة ذات دورة في الدقيقة المنخفضة. فيما يلي بعض الأسباب الرئيسية وراء أهمية EMF الخلفي:

تنظيم السرعة

إحدى الوظائف الأساسية لـ back-EMF هي تنظيم سرعة المحرك. مع زيادة سرعة المحرك، يزداد المجال EMF الخلفي، مما يقلل من الجهد الصافي عبر ملفات المحرك. وهذا بدوره يقلل من تدفق التيار عبر المحرك، مما يتسبب في إبطاء المحرك. على العكس من ذلك، إذا تباطأ المحرك، فإن EMF الخلفي يتناقص، مما يسمح بتدفق المزيد من التيار عبر المحرك، مما يؤدي إلى زيادة سرعة المحرك. تساعد آلية التنظيم الذاتي هذه في الحفاظ على سرعة ثابتة نسبيًا في ظل ظروف التحميل المختلفة.

كفاءة الطاقة

يساهم Back-EMF أيضًا في كفاءة استخدام الطاقة للمحركات المصقولة ذات عدد الدورات في الدقيقة المنخفضة. عندما يعمل المحرك بسرعة ثابتة، فإن EMF الخلفي يقاوم الجهد المطبق، مما يقلل من كمية الطاقة الكهربائية التي يتم تحويلها إلى حرارة. وهذا يعني أنه يتم إهدار طاقة أقل، ويعمل المحرك بكفاءة أكبر.

الحماية ضد التحميل الزائد

بالإضافة إلى تنظيم السرعة وكفاءة الطاقة، يوفر EMF الخلفي أيضًا شكلاً من أشكال الحماية ضد التحميل الزائد. إذا تم تحميل المحرك بشكل زائد، ستنخفض سرعة الدوار، مما يؤدي إلى انخفاض المجال الكهرومغناطيسي الخلفي أيضًا. يسمح هذا بتدفق المزيد من التيار عبر المحرك، مما قد يؤدي إلى ارتفاع درجة حرارة المحرك وربما تلف اللفات. ومع ذلك، فإن معظم المحركات ذات التيار المستمر مصممة بحد تيار مدمج يمنع التيار من تجاوز المستوى الآمن. عندما يتناقص EMF الخلفي بسبب التحميل الزائد، يبدأ الحد الحالي، مما يحمي المحرك من التلف.

العوامل المؤثرة على EMF الخلفي في المحركات المصقولة ذات عدد الدورات في الدقيقة المنخفضة

هناك عدة عوامل يمكن أن تؤثر على EMF الخلفي لمحرك ذو دورة في الدقيقة منخفضة السرعة. فيما يلي بعض أهم العوامل:

قوة المجال المغناطيسي

تتناسب قوة المجال المغناطيسي في المحرك بشكل مباشر مع EMF الخلفي. سيؤدي المجال المغناطيسي الأقوى إلى EMF خلفي أعلى، في حين أن المجال المغناطيسي الأضعف سيؤدي إلى EMF خلفي أقل. يمكن أن تتأثر قوة المجال المغناطيسي بعوامل مثل عدد اللفات في ملفات المحرك، ونوع المادة المغناطيسية المستخدمة، وفجوة الهواء بين الجزء الثابت والعضو الدوار.

سرعة الدوار

كما ذكرنا سابقًا، فإن القوى الدافعة الكهربية الخلفية تتناسب طرديًا مع السرعة الزاوية للدوار. ستؤدي سرعة الدوار الأعلى إلى EMF خلفي أعلى، في حين أن سرعة الدوار المنخفضة ستؤدي إلى EMF خلفي أقل. وهذا يعني أن EMF الخلفي سيختلف حسب ظروف التحميل والسرعة التي يعمل بها المحرك.

تصميم المحرك

يمكن أن يؤثر تصميم المحرك أيضًا على EMF الخلفي. على سبيل المثال، عدد الأقطاب في المحرك، وشكل الجزء الثابت والعضو الدوار، ونوع تكوين الملف يمكن أن يؤثر جميعها على توزيع المجال المغناطيسي والمجال الكهرومغناطيسي الخلفي المستحث. سيكون للمحرك المصمم جيدًا توزيعًا أكثر اتساقًا للمجال المغناطيسي، مما سيؤدي إلى ارتفاع المجال المغناطيسي الخلفي وأداء أفضل.

قياس EMF الخلفي في المحركات المصقولة ذات دورة في الدقيقة المنخفضة

يمكن أن يكون قياس EMF الخلفي للمحرك المصقول ذو عدد الدورات في الدقيقة المنخفض طريقة مفيدة لتشخيص مشاكل المحرك وتحسين أداء المحرك. هناك عدة طرق لقياس المجالات الكهرومغناطيسية الخلفية، لكن إحدى الطرق الأكثر شيوعًا هي استخدام الفولتميتر.

لقياس EMF الخلفي، يجب فصل المحرك عن مصدر الطاقة والسماح له بالتحرك حتى التوقف. بمجرد توقف المحرك، يمكن توصيل الفولتميتر عبر أطراف المحرك. ستكون قراءة الجهد على الفولتميتر مساوية لـ EMF الخلفي للمحرك.

من المهم ملاحظة أن EMF الخلفي سيختلف اعتمادًا على سرعة المحرك. لذلك، يوصى بقياس EMF الخلفي بسرعات مختلفة للحصول على صورة أكثر دقة لأداء المحرك.

تطبيقات المحركات ذات التيار المستمر ذات دورة في الدقيقة المنخفضة مع EMF الخلفي

يتم استخدام المحركات المصقولة ذات الدورات المنخفضة في الدقيقة ذات التيار الكهرومغناطيسي الخلفي في مجموعة واسعة من التطبيقات، بما في ذلك:

الروبوتات

في مجال الروبوتات، غالبًا ما تُستخدم المحركات ذات التيار المستمر ذات عدد الدورات المنخفضة في الدقيقة لتشغيل المفاصل والمحركات الخاصة بالروبوتات. يساعد EMF الخلفي لهذه المحركات على تنظيم سرعة وعزم دوران المفاصل، مما يسمح بالتحكم الدقيق في حركات الروبوت.

الأجهزة الطبية

غالبًا ما تستخدم الأجهزة الطبية مثل مضخات الأنسولين ومضخات التسريب والروبوتات الجراحية محركات ذات دورة منخفضة في الدقيقة تعمل بالتيار المستمر. تساعد المجالات الكهرومغناطيسية الخلفية لهذه المحركات على ضمان دقة وموثوقية الأجهزة، وهو أمر بالغ الأهمية لسلامة المرضى.

صناعة السيارات

في صناعة السيارات، تُستخدم المحركات المصقولة ذات عدد دورات منخفضة في الدقيقة في مجموعة متنوعة من التطبيقات، بما في ذلك النوافذ الكهربائية ومساحات الزجاج الأمامي وأدوات ضبط المقاعد. يساعد EMF الخلفي لهذه المحركات على تحسين كفاءة وأداء المركبات، مع تقليل الضوضاء والاهتزاز أيضًا.

خاتمة

يعد Back-EMF مفهومًا أساسيًا في تشغيل المحركات ذات RPM DC ذات الفرشاة المنخفضة. إنه يلعب دورًا حاسمًا في تنظيم السرعة وكفاءة الطاقة والحماية من التحميل الزائد. من خلال فهم العوامل التي تؤثر على EMF الخلفي وكيفية قياسه، يمكنك تحسين أداء محركات التيار المستمر ذات عدد الدورات المنخفضة في الدقيقة وضمان موثوقيتها وطول عمرها.

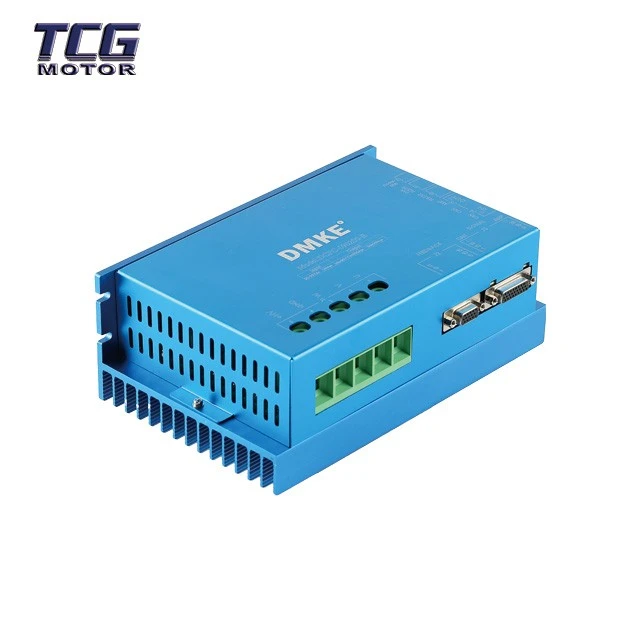

إذا كنت في السوق للحصول على محركات ذات جودة عالية ومنخفضة عدد الدورات في الدقيقة DC، فلا تبحث أكثر. نحن المورد الرئيسي لمحرك DC الكربون المصقول,محرك DC بدون فرش، ومحرك الباب المتداول بدون فرش DC مع محرك. تم تصميم محركاتنا لتوفير أداء موثوق به وكفاءة في استخدام الطاقة والتحكم الدقيق. اتصل بنا اليوم لمعرفة المزيد عن منتجاتنا وكيف يمكننا تلبية احتياجاتك الخاصة.

مراجع

• فيتزجيرالد، AE، كينغسلي، C.، وأومانز، SD (2003). الآلات الكهربائية (الطبعة السادسة). ماكجرو هيل.
• تشابمان، سج (2012). أساسيات الآلات الكهربائية (الطبعة الخامسة). ماكجرو هيل.
• كراوس، بي سي، واسينكزوك، أو.، وسودهوف، إس دي (2002). تحليل الآلات الكهربائية وأنظمة القيادة (الطبعة الثانية). وايلي إنترساينس.
