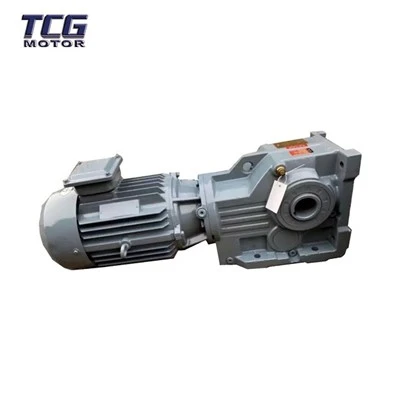

محرك دودة موجهة

يدمج هذا المحرك ذو التروس الدودية الصناعية محركًا كهربائيًا مع علبة تروس تخفيض الدودة ذات الزاوية اليمنى، وهو مصمم لنقل عزم الدوران العالي في أماكن التثبيت المقيدة. يتميز بتكوين عمود إخراج بزاوية يمنى 90 درجة، وهو يتيح التكامل الميكانيكي المدمج عبر الأتمتة الصناعية، وأنظمة مناولة المواد، وبناء الآلات. توفر العلب المصبوبة بدقة ومجموعات التروس الدودية المسطحة تقليلًا ثابتًا للسرعة وعقدًا موثوقًا للحمل الثابت.

هندسة إخراج الزاوية اليمنى:يعمل ترتيب العمود بزاوية 90 درجة على تقليل البصمة الإجمالية للمعدات لتناسب ظروف التثبيت المقيدة.

خصائص القفل الذاتي الميكانيكية:تُظهر نسب التخفيض الأعلى مقاومة متزايدة للقيادة الخلفية، مما يحافظ على الأحمال الثابتة بشكل آمن عند إلغاء تنشيط المحرك.

كثافة عزم الدوران العالية:تتحمل الأعمدة الدودية المصنوعة من سبائك الصلب المقترنة بعجلات دودية من البرونز الفوسفوري عالي الجودة أحمال الصدمات الثقيلة وتقلل من التآكل الكاشط.

هيكل الإسكان الصلب:تضمن العبوات المصنوعة من الحديد الزهر أو سبائك الألومنيوم المصنعة بدقة الصلابة الهيكلية، وتبديد الحرارة الأمثل، والمحاذاة الدقيقة في ظل التشغيل المستمر.

خيارات التركيب المرنة:متوفر بأعمدة إخراج مجوفة، وأعمدة تمديد مفردة/مزدوجة صلبة، وأذرع عزم الدوران، وحواف تثبيت عالمية.

اختلافات رمح:أعمدة صلبة أحادية أو مزدوجة الإخراج، وتجويفات مجوفة ذات مفاتيح، ووصلات متعرجة لأعمدة القيادة المخصصة.

واجهات الإدخال:فلنجات المحرك القياسية IEC (B5/B14)، أو المحركات المتكاملة ذات الاقتران المباشر، أو أعمدة الإدخال الصلبة لمحركات الحزام/البكرات.

أنواع السكن:هيكل وحدات عالمي يتيح تكوينات التركيب متعددة الجوانب عبر الاتجاهات الأفقية والرأسية.

تكامل الملحقات:مكابح كهرومغناطيسية اختيارية، ومراوح تبريد قسرية للتشغيل بسرعة منخفضة/عزم دوران مرتفع، ومخمدات ذراع عزم الدوران لامتصاص الصدمات.

أنظمة النقل:الناقلات الأسطوانية، وخطوط النقل بالحزام، والمنصات النقالة، وآلات الفرز.
مناولة المواد ورفعها:الرافعات الصغيرة الحجم، والرافعات، ومحركات الدوران للرافعات العلوية، والمصاريع الدوارة.
المعدات الزراعية:خلاطات الأعلاف ومثاقب الحبوب وبوابات تهوية المواشي وصمامات الري الآلي.
الأتمتة الصناعية:ماكينات التعبئة والتغليف والبوابات الأوتوماتيكية وطاولات الفهرسة الدوارة ومعدات تجهيز النسيج.

لضمان التكامل الصحيح وحساب عمر الخدمة المتوقع، قم بتقييم المعلمات التشغيلية التالية قبل تحديد النموذج:

حساب عزم الدوران الناتج المطلوب (T₂):تحديد متطلبات عزم الدوران قيد التشغيل (T_load)، مع الأخذ في الاعتبار عامل الخدمة (S_f) استنادًا إلى ساعات التشغيل اليومية وشدة دورة العمل (T₂ أكبر من أو يساوي T_load × S_f).

تحديد نسبة التروس (ط):اقسم سرعة تزامن المحرك (n₁) على سرعة الخرج المطلوبة (n₂): i=n₁ / n₂.

التحقق من الحد الحراري:تأكد من درجة حرارة التشغيل المحيطة ودورة العمل (S1 المستمر أو S3 المتقطع) لتجنب تدهور الزيت أو فشل الختم.

التحقق من المغلف الميكانيكي والأحمال الشعاعية:مطابقة أقطار العمود، وتفاوتات مجرى المفاتيح، وأبعاد فتحة التثبيت، وحدود الحمل الزائد (F_r) مع واجهات المعدات الموجودة.

هوب والعتاد والطحن:تخضع الأعمدة الدودية لحركة CNC دقيقة متبوعة بتصلب الهيكل وطحن الخيط لتحقيق خشونة سطح منخفضة ودقة دقيقة لشكل الأسنان.

تتبع المواد:يتم الحصول على العجلات الدودية البرونزية الفوسفورية عالية الشد ومكونات سبائك الفولاذ من موردين معتمدين مع التحقق من التركيب الكيميائي.

خطوط التجميع الآلي:يتم تجميعها على خطوط إنتاج متخصصة باستخدام أدوات تثبيت عزم الدوران المعايرة لضمان معايير التجميع الموحدة.

فحص المصنع بنسبة 100%:تخضع كل وحدة مجمعة لاختبارات التشغيل الديناميكية، وتحليل الاهتزاز والضوضاء الصوتية، وفحوصات ضيق الزيت، واختبار العزل الكهربائي قبل التعبئة.

الامتثال للجودة:تم تصنيعه بموجب أنظمة إدارة الجودة المعتمدة ISO 9001، والمتوافق مع معايير CE وCCC وRoHS.

هل تحتاج إلى نموذج CAD لتصميم المعدات أو تكوين مخصص لعزم الدوران/نسبة؟ أرسل المواصفات الخاصة بك أدناه لتلقي الرسومات الفنية ثنائية وثلاثية الأبعاد وعرض الأسعار التجاري في غضون 24 ساعة.
